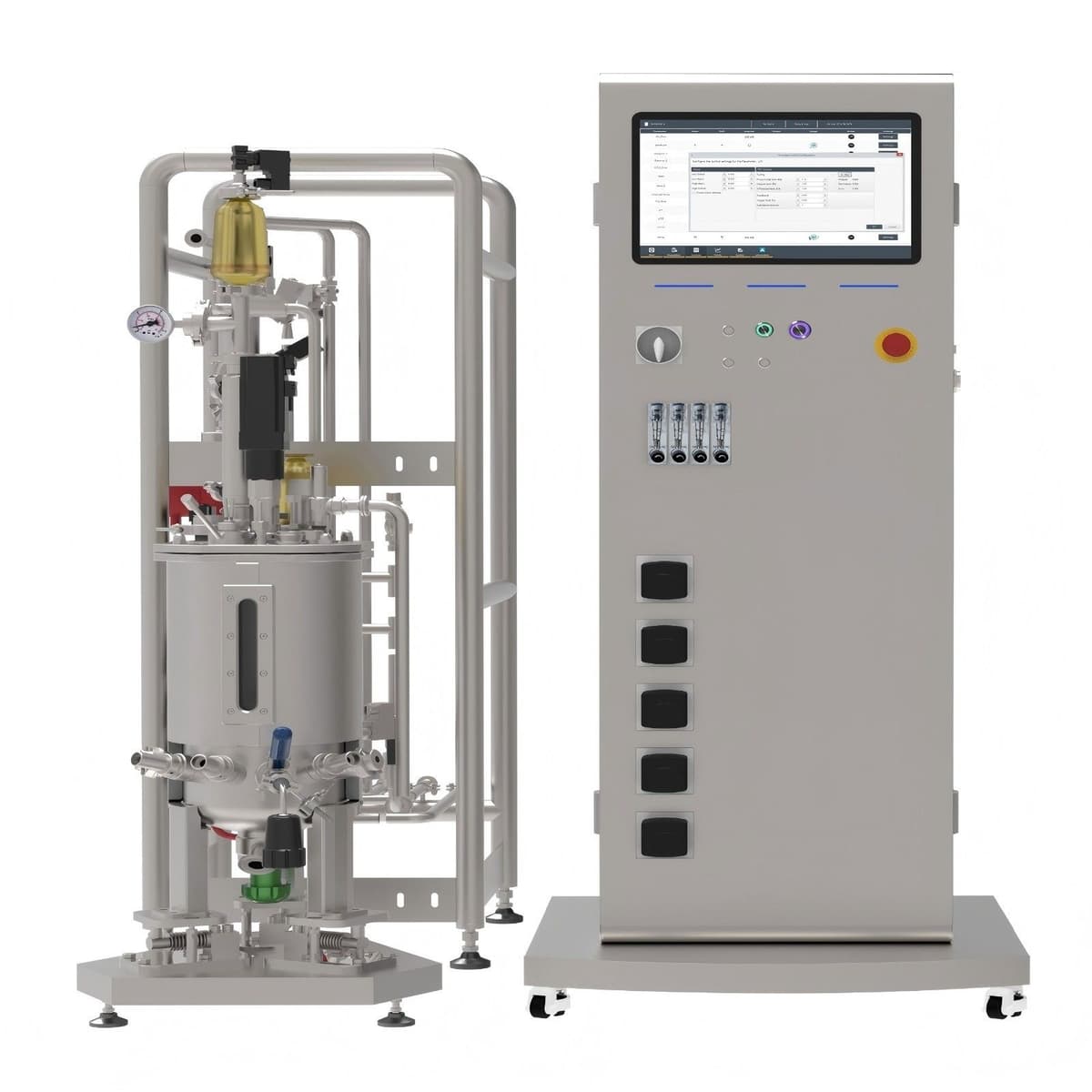

博奥思 BioTwin 中试原位灭菌生物反应器

紧凑设计，可控制 1 或 2 个罐体。
适用于 15L-50L 的不锈钢罐体。
BioTwin 可实现从一个罐体到两个罐体的升级。

独特的设计
满足实验室要求的新潮设计，一个控制器可控制 1 或 2 个罐体。

15.6" 触摸屏
满足工业等级的触摸屏控制器，IP 65 防护等级。

专有软件
分级权限管理，满足多部门共用并安诠的数据存储。

开放式系统
补料：按需配置 1-5 个蠕动泵，也可以外部集成更多蠕动泵。
气路：按需添加 MFC、转子流量计或手动阀。
可扩展功能。

人性化设计
按照实验者操作习惯设计，整套系统可灵活移动，便于操作、维护和维修，节省实验室工作。

导出数据
导出数据和图谱，包括设定值和实际值，确保数据的完整性。

控制柜
BioTwin 采用多点触控PC控制器，由检测传感器接受信号传送，包括温度、搅拌、pH、pO2、Redox、液位、气体流量、压力控制、生物量、电流和电压标准信号等 30 个模拟和 22 个数字信号输入通道。10 xModbus 用于连接驱动和控制扩展单元，也可以通过 OPC 协议连接到监控软件。
数据记录 & 过程控制。
每个控制回路都是单独的，采用模块化设计，可灵活操作。使用者可以根据应用需求修改参数，以微调控制策略。
每个参数可以单独监测（测量范围，校准），控制（设定值，报警上下限，信号输出，PID 控制数据，数字和模拟信号输出）以及设定远程控制。

触摸屏控制器
铝材外壳，触摸屏嵌入和安装在整体支架控制柜系统，连接单元都在控制屏后背部，确保安诠性的同时便于操作；
控制屏防护等级为 IP65 防护等级，背面为 IP20；
CPU I5-6200, 256GB, Windows操作系统。

管路设计
为了确保在安诠和无菌的情况下长时间工作，BioTwin 管路设计具有如下特点 :
> 管道工艺采用无死角焊接，确保长期使用后仍能在绝 对无菌条件下工作。
> 接触培养基的阀门均为隔膜阀。
> 一路蒸汽回路，用于工艺过程控制。
> 两路单独的冷凝排水管路，满足污水处理的相关法规要求。
> 进出口连接件都是采用不锈钢材料，安装在支架的背面和侧面，便于后期维护。
> 开放式不锈钢支架设计，可移动滚轮设计，便于移动、安装和维护保养使用。

开放式水循环温度控制
全自动加热 / 冷却 / 灭菌系统。
温度控制降温通过冷却水直接进入罐体夹套，升温通过蒸汽进入热交换器进行。阀门会通过人员测试确保安诠箱，冷凝水通过疏水阀和带循环系统的单独管路排出。阀门的开关为全自动控制。

灵活的软件灭菌程序设置

Legenda compatibiltiy chart

BOS 控制软件
不同权限，满足分级管理要求。
可随时关注正在运行的项目：通过局域网与罐体连接访问，客户端浏览访问一套 BOS 软件可以实现 Biostream 产品的共同管理。

显示屏菜单选项
> Main：主界面，自动化选项和开始发酵
> Preparation：准备界面，传感器和执行器的校准
> Controller：控制界面，参数设置，控制输入，PID 设置等
> Trends：曲线图，显示各参数实时曲线
> System：系统界面，通用设置
> Information：系统界面，多媒体和标准操作规程

BOS 软件特点
> BOS 软件安装，电脑系统需要是 Win 10 以上系统
> PID 参数整定
> 轻松增加扩展模块
> 补料体积可以修正
> 曲线可以自定义显示
> 审计追踪

技术参数

标准 BioTwin 反应器中传感器、执行器和 PID 控制回路
