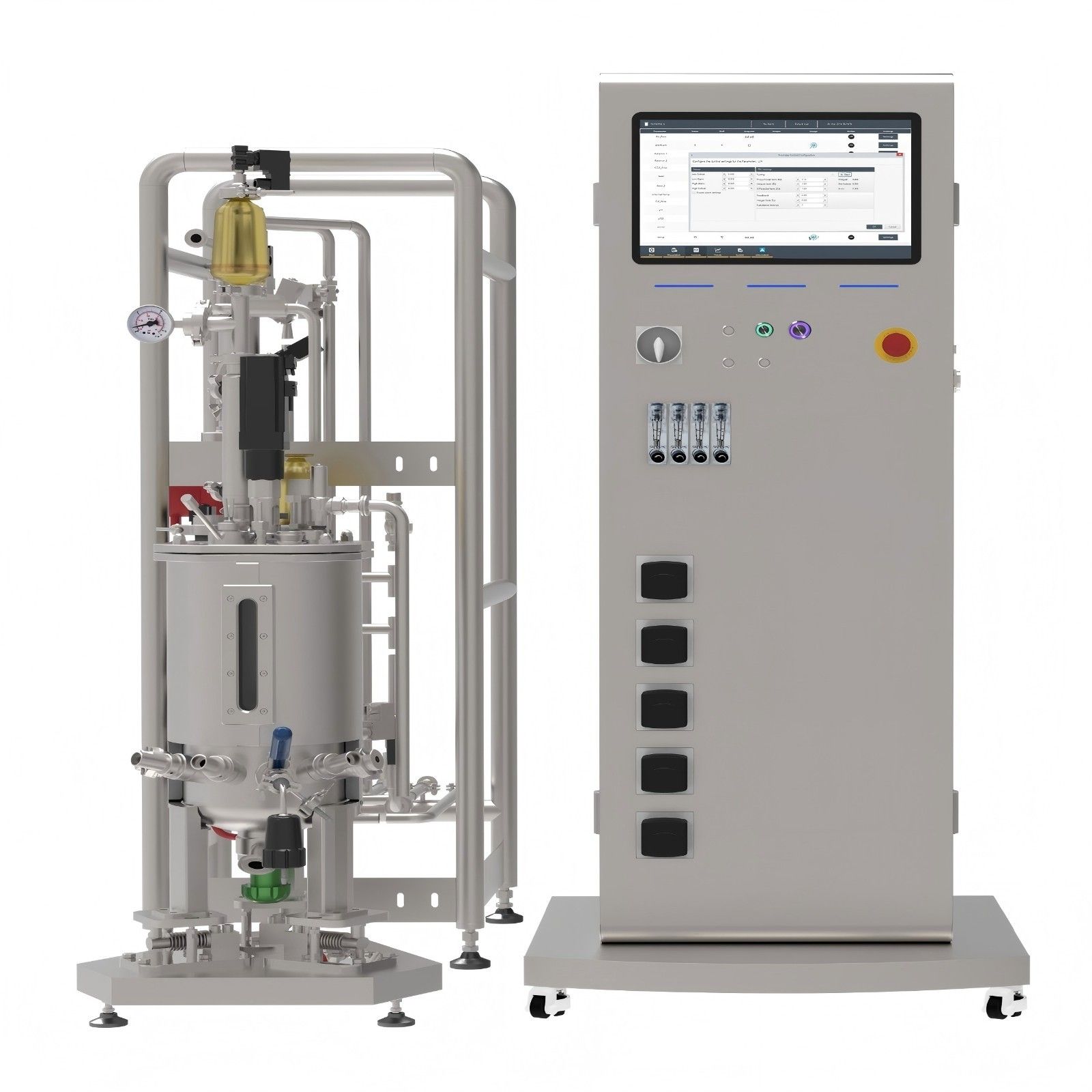

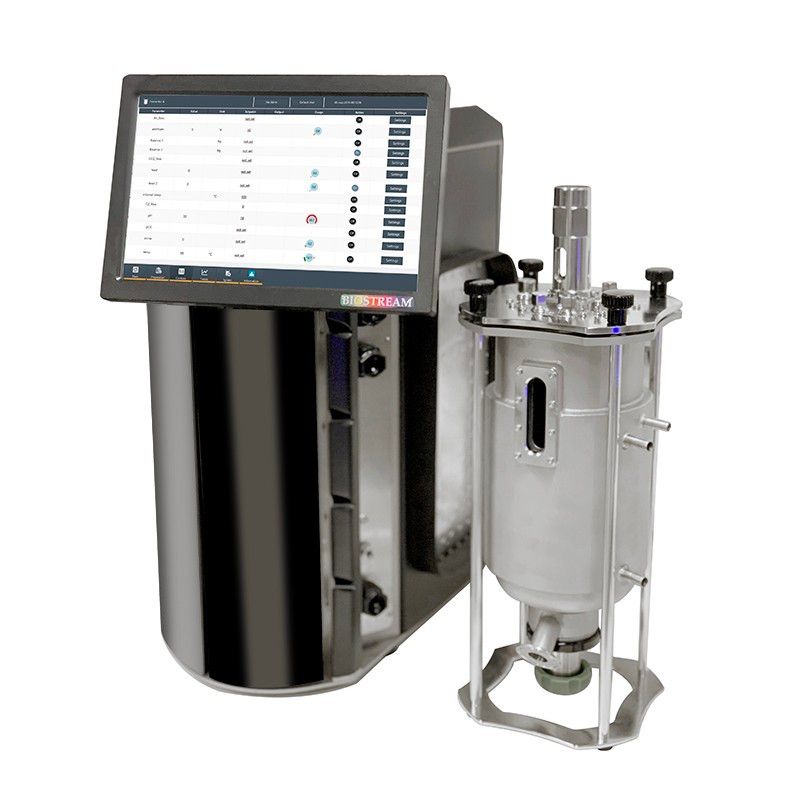

博奥思 BioTwin 中试原位灭菌生物反应器
紧凑设计，可控制 1 或 2 个罐体。适用于 15L-50L 的不锈钢罐体。BioTwin 可实现从一个罐体到两个罐体的升级。独特的设计满足实验室要求的新潮设计，一个控制器可控制 1 或 2 个罐体。15.6" 触摸屏满足工业等级的触摸屏控制器，IP 65 防护等级。专有软件分级权限管理，满足多部门共用并安诠的数据存储。开放式系统补料：按需配置 1-5 个蠕动泵，也可以外部集成更多蠕动泵。气路：按需添加 MFC、转子流量计或手动阀。可扩展功能。人性化设计按照实验者操作习惯设计，整套系统可灵活移动，便于操作、维护和维修，节省实验室工作。导出数据导出数据和图谱，包括设定值和实际值，确保数据的完整性。控制柜BioTwin 采用多点触控PC控制器，由检测传感器接受信号传送，包括温度、搅拌、pH、pO2、Redox、液位、气体流量、压力控制、生物量、电流和电压标准信号等 30 个模拟和 22 个数字信号输入通道。10 xModbus 用于连接驱动和控制扩展单元，也可以通过 OPC 协议连接到监控软件。数据记录 & 过程控制。每个控制回路都是单独的，采用模块化设计，可灵活操作。使用者可以根据应用需求修改参数，以微调控制策略。每个参数可以单独监测（测量范围，校准），控制（设定值，报警上下限，信号输出，PID 控制数据，数字和模拟信号输出）以及设定远程控制。
← 返回产品列表
紧凑设计，可控制 1 或 2 个罐体。适用于 15L-50L 的不锈钢罐体。BioTwin 可实现从一个罐体到两个罐体的升级。独特的设计满足实验室要求的新潮设计，一个控制器可控制 1 或 2 个罐体。15.6" 触摸屏满足工业等级的触摸屏控制器，IP 65 防护等级。专有软件分级权限管理，满足多部门共用并安诠的数据存储。开放式系统补料：按需配置 1-5 个蠕动泵，也可以外部集成更多蠕动泵。气路：按需添加 MFC、转子流量计或手动阀。可扩展功能。人性化设计按照实验者操作习惯设计，整套系统可灵活移动，便于操作、维护和维修，节省实验室工作。导出数据导出数据和图谱，包括设定值和实际值，确保数据的完整性。控制柜BioTwin 采用多点触控PC控制器，由检测传感器接受信号传送，包括温度、搅拌、pH、pO2、Redox、液位、气体流量、压力控制、生物量、电流和电压标准信号等 30 个模拟和 22 个数字信号输入通道。10 xModbus 用于连接驱动和控制扩展单元，也可以通过 OPC 协议连接到监控软件。数据记录 & 过程控制。每个控制回路都是单独的，采用模块化设计，可灵活操作。使用者可以根据应用需求修改参数，以微调控制策略。每个参数可以单独监测（测量范围，校准），控制（设定值，报警上下限，信号输出，PID 控制数据，数字和模拟信号输出）以及设定远程控制。
紧凑设计，可控制 1 或 2 个罐体。
适用于 15L-50L 的不锈钢罐体。
BioTwin 可实现从一个罐体到两个罐体的升级。
独特的设计
满足实验室要求的新潮设计，一个控制器可控制 1 或 2 个罐体。
15.6" 触摸屏
满足工业等级的触摸屏控制器，IP 65 防护等级。
专有软件
分级权限管理，满足多部门共用并安诠的数据存储。
开放式系统
补料：按需配置 1-5 个蠕动泵，也可以外部集成更多蠕动泵。
气路：按需添加 MFC、转子流量计或手动阀。
可扩展功能。
人性化设计
按照实验者操作习惯设计，整套系统可灵活移动，便于操作、维护和维修，节省实验室工作。
导出数据
导出数据和图谱，包括设定值和实际值，确保数据的完整性。
控制柜
BioTwin 采用多点触控PC控制器，由检测传感器接受信号传送，包括温度、搅拌、pH、pO2、Redox、液位、气体流量、压力控制、生物量、电流和电压标准信号等 30 个模拟和 22 个数字信号输入通道。10 xModbus 用于连接驱动和控制扩展单元，也可以通过 OPC 协议连接到监控软件。
数据记录 & 过程控制。
每个控制回路都是单独的，采用模块化设计，可灵活操作。使用者可以根据应用需求修改参数，以微调控制策略。
每个参数可以单独监测（测量范围，校准），控制（设定值，报警上下限，信号输出，PID 控制数据，数字和模拟信号输出）以及设定远程控制。
触摸屏控制器
铝材外壳，触摸屏嵌入和安装在整体支架控制柜系统，连接单元都在控制屏后背部，确保安诠性的同时便于操作；
控制屏防护等级为 IP65 防护等级，背面为 IP20；
CPU I5-6200, 256GB, Windows操作系统。
管路设计
为了确保在安诠和无菌的情况下长时间工作，BioTwin 管路设计具有如下特点 :
> 管道工艺采用无死角焊接，确保长期使用后仍能在绝 对无菌条件下工作。
> 接触培养基的阀门均为隔膜阀。
> 一路蒸汽回路，用于工艺过程控制。
> 两路单独的冷凝排水管路，满足污水处理的相关法规要求。
> 进出口连接件都是采用不锈钢材料，安装在支架的背面和侧面，便于后期维护。
> 开放式不锈钢支架设计，可移动滚轮设计，便于移动、安装和维护保养使用。
开放式水循环温度控制
全自动加热 / 冷却 / 灭菌系统。
温度控制降温通过冷却水直接进入罐体夹套，升温通过蒸汽进入热交换器进行。阀门会通过人员测试确保安诠箱，冷凝水通过疏水阀和带循环系统的单独管路排出。阀门的开关为全自动控制。
灵活的软件灭菌程序设置
| Active sequence | Activationpossible? | 1 | 2 | 3 | 4 | 5 | 6 |
| Fermentation | 1 | x | YES | YES | |||
| Medium Sterilization | 2 | x | YES | YES | |||
| Sterilization Sample Valve | 3 | YES | YES | x | YES | ||
| Sterilization addition line | 4 | YES | YES | YES | x | ||
| Pressure test | 5 | x | |||||
| Clean in place | 6 | x |
Legenda compatibiltiy chart
| =Simultaneous action prohibited |
| YES =Simultaneous action possible |
BOS 控制软件
不同权限，满足分级管理要求。
可随时关注正在运行的项目：通过局域网与罐体连接访问，客户端浏览访问一套 BOS 软件可以实现 Biostream 产品的共同管理。
显示屏菜单选项
> Main：主界面，自动化选项和开始发酵
> Preparation：准备界面，传感器和执行器的校准
> Controller：控制界面，参数设置，控制输入，PID 设置等
> Trends：曲线图，显示各参数实时曲线
> System：系统界面，通用设置
> Information：系统界面，多媒体和标准操作规程
BOS 软件特点
> BOS 软件安装，电脑系统需要是 Win 10 以上系统
> PID 参数整定
> 轻松增加扩展模块
> 补料体积可以修正
> 曲线可以自定义显示
> 审计追踪
技术参数
控制器 | |
设计 | 多点触控的15.6英寸PC控制器能够与32个单元实现通信，每个单元是一个单独的反应器 |
功能 | 监测（数据存储）和控制 |
驱动器 | 取决于罐体类型和体积 |
转速 | 速度可在50-800 RPM之间调节 |
控制模式 | PID 控制 |
体积规格 | 15/10L，29.5/20 L，50/35L |
范围 | 双层夹套罐体：冷却介质(>0℃ )+5℃ -130 ℃. |
传感器 | Pt-100 温度传感器 (罐体和水循环系统) |
精度 | +/- 0.1℃（10-60℃液体中控温精度） |
控制 | PID控制 |
温度安诠性 | 自动安诠恒温器 |
范围 | 2-14 |
控制 | PID控制，通过蠕动泵流加酸（或通入CO2气体）和碱来控制pH。 |
Band Accuracy | 可进行死区设置 |
传感器 | 梅特勒或汉密尔顿可选 |
范围 | 0 -150 % |
控制 | PID |
传感器 | 梅特勒或汉密尔顿可选 |
冷凝器 | 瘦高型冷凝器，内部蛇形设计，增加冷凝面积，冷凝效率高，占用罐盖面积小，可全拆卸 |
蠕动泵 | 标准：3个数字泵（碱，酸，消泡）和可选的2个模拟泵（补料） |
气体混合单元 | 开放的气体配置，可自定义您的气体配置方案：空气，O2 ，N2，CO2 和更多气体 请填写必填信息，我们将在工作日尽快回复。 |
