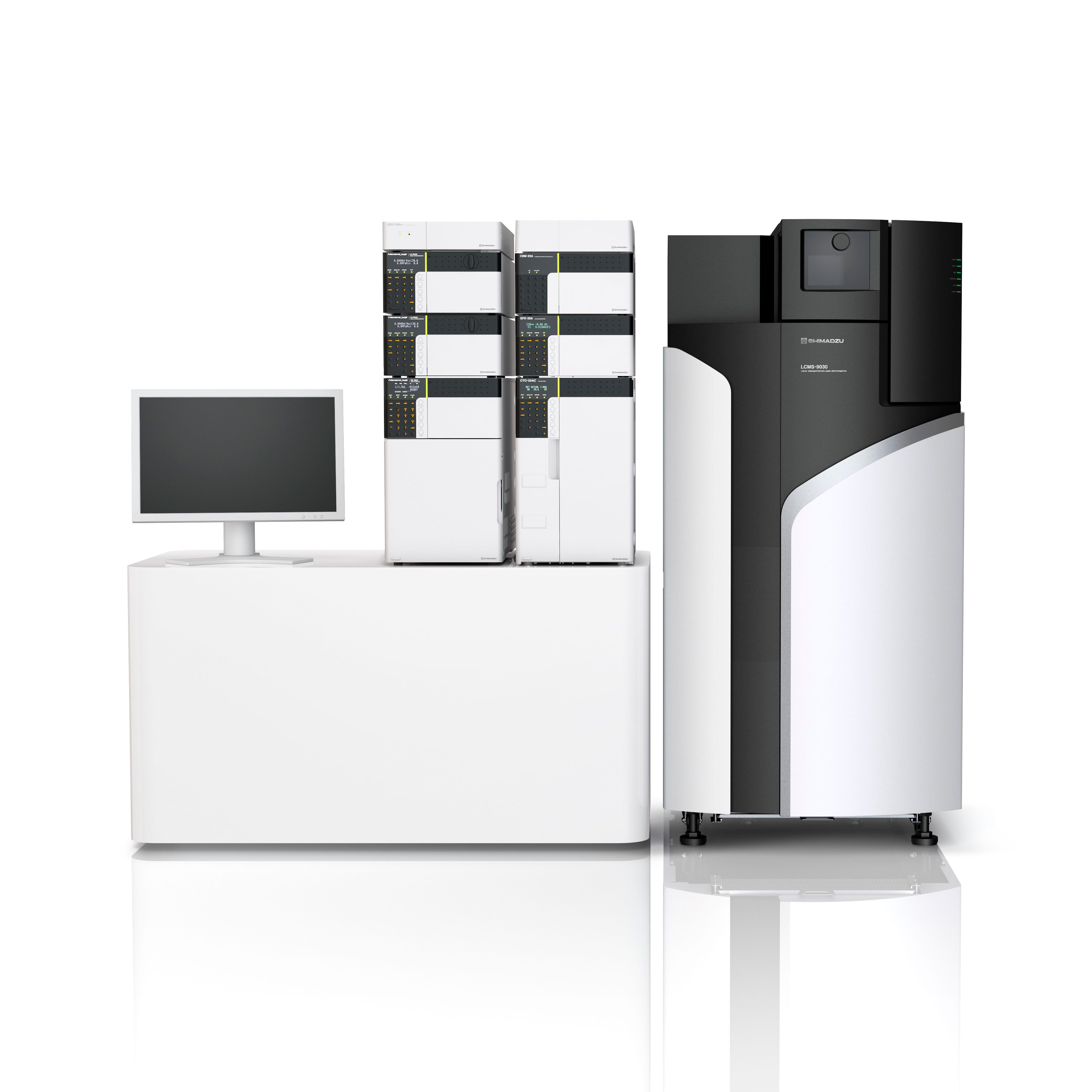

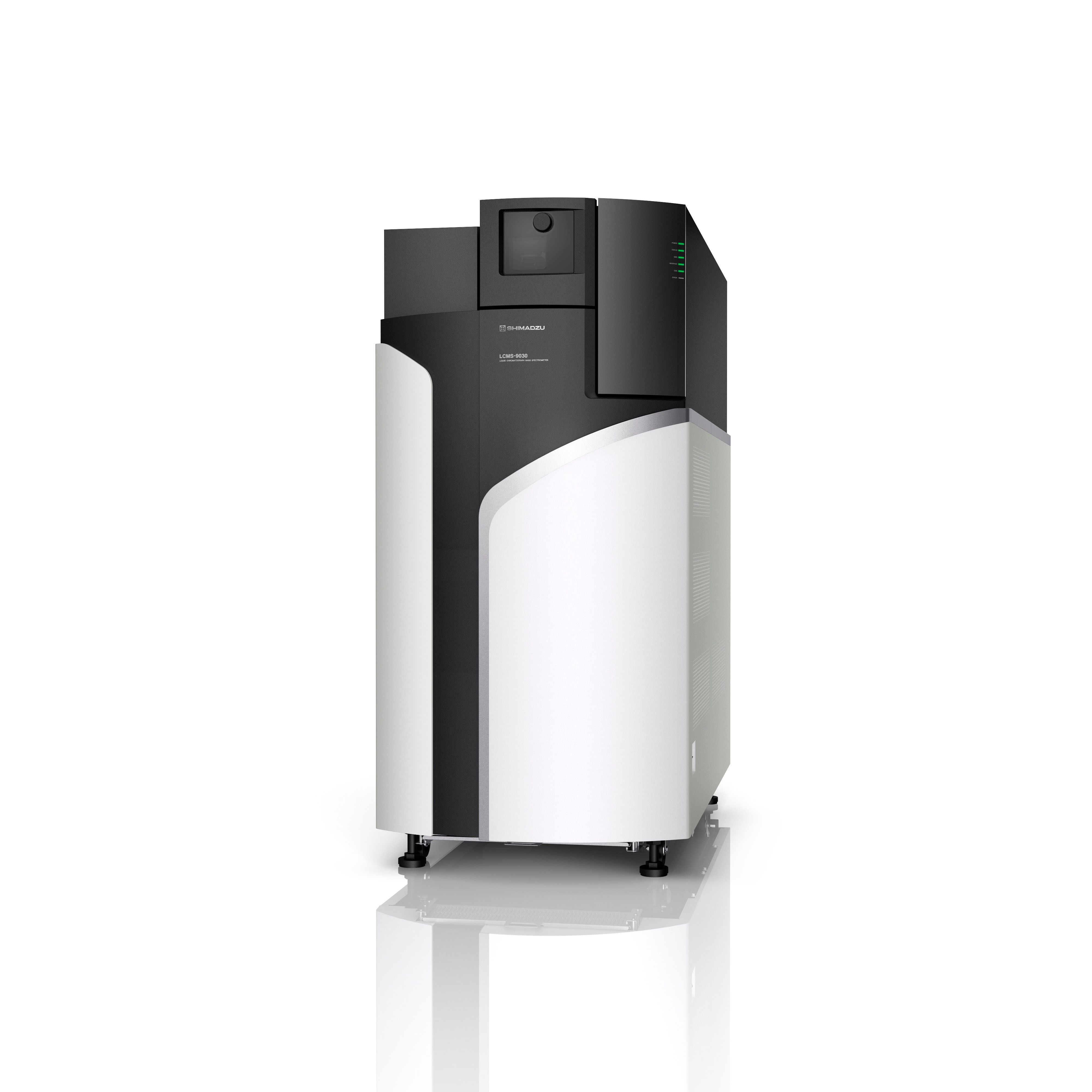

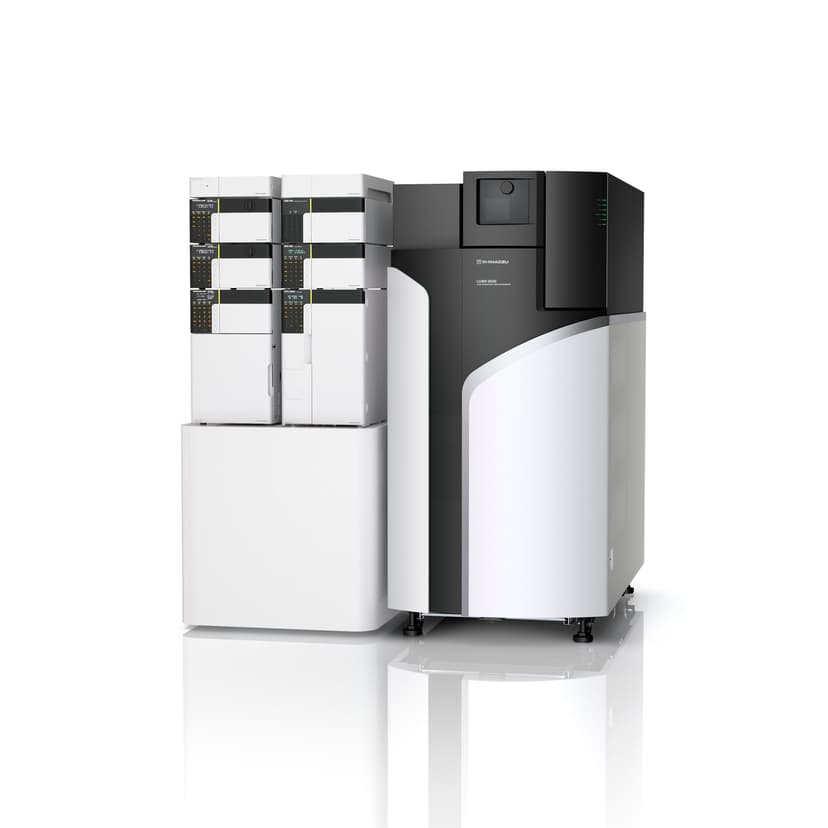

四极杆飞行时间液质联用仪 LCMS-9030

LCMS-9030是2018年岛津公司最新推出的四极杆-飞行时间质谱仪，运用了多项最新专利技术，是在同类型、同档次仪器中各项技术指标优秀、仪器整体性能出色的产品。
岛津LCMS-9030具有以下几点独特优势：
1)    优异的灵敏度，分辨率和质量准确度
从离子源到四极杆质量分析器部分主要继承了LCMS-8060的技术，依赖于高效率的离子光学系统和优异的离子聚焦能力，离子被高效地导入TOF单元。TOF部分采用了岛津独立研发的最新技术，包括UFaccumulation, UFgrating, iRefTOF, 高精度温度控制系统和漏斗型MCP检测器，以实现极为出色的质量准确度、高灵敏度和高分辨率。其中， UFgrating (专利号5772967), iRefTOF （专利号5629928 和5924387), 高精度温度控制系统 (专利申请中) 是岛津的专利技术。 UFaccumulation离子累积技术通过在碰撞池中累积离子，并且使碰撞室的离子释放与正交加速器的离子发射同步来提高离子利用效率。即便在正交加速器的高提取场下，UFgrating技术保证了电极不会变形的同时获得高灵敏度和高质量准确度。正交加速器的离子发射部分使用了高机械强度的栅格状电极，这是使用岛津专有的精密加工技术制造的。iRefTOF技术指TOF部分采用了一个理想的反射器设计，由于其专有的电极形状，它提供了一个理想的电位分布，其能量收敛程度高于以往的TOF反射器，同时最大限度地减少离子飞行过程中的扩散和离子反射过程中的轨迹散射。高精度温度控制系统通过在TOF单元内置加热器，可以抑制由于外部因素（如实验室温度变化）而导致的质量变化。另外，温度传感器的位置经过优化，并且执行高度可靠的温度控制，以保证长期稳定的质量准确性。在传统的MCP基础上，将通道改进为漏斗形。漏斗状MCP可以提高开口率，从而可以无损检测到达检测器的离子，提高灵敏度。
2)     传承LCMS-8060的优点
从离子源到四极杆质量分析器部分主要继承最高灵敏度三重四极杆液质联用仪LCMS-8060的技术。通过脱溶剂管(DL) 、UF-Qarray、UF-Lens和 UFsweeper III 碰撞池等将离子高效导入TOF单元。此外，该仪器还继承了简便易于维护的特点。标配ESI离子源，可选配APCI或DUIS离子源。与LCMS-8060一样，ESI和DUIS离子源均采用辅助加热设计。与LCMS-8060一样，每种类型的离子源都采用无线缆、无管路设计，可以轻松地在不同离子源之间进行快速切换。

3)    CDS校正液传输系统(Calibration Delivery System )
通过CDS-9030，质量校正标准品可通过独立于主探针之外的副探针进样，副探针内置于可选配的副离子源接口中。副离子源接口可以兼容各种离子源(ESI/DUIS/APCI)，并实现一键安装。通过准备两个探针，一个用于分析，另一个用于质量校正，分析和质量校正都可以进行，无需担心管路污染。

4)    市场上唯一的全中文LCMS-Q-TOF工作站
LCMS-9030的系统控制和数据处理工作站为LabSolutions LCMS，与岛津其他LCMS使用的质谱工作站相同，而且从参数设置到帮助菜单全部为中文界面。这意味着可以使用与以往相同的操作风格进行准确的质量分析。提供五种分析模式，MS，MS/MS，MRM，MS/MS（DDA*）和SIM。在MS/MS，MRM和MS/MS（DDA）模式下，四极杆质量分离器的质量范围可由用户自由设置，分析条件也可定制。可以满足客户不同的分析需求，包括从常规定性和定量分析到客户自定义的各种分析。

作为从事分析检测工作的科研人员，直接关心的是仪器的灵敏度、分辨率、扫描速度、质量范围等技术指标，但稳定性、可靠性以及仪器维护的便利性等同样也要作为选型的重要条件。

1．    高灵敏度，高分辨率，高质量准确度。从离子源到四极杆质量分析器部分主要继承了LCMS-8060的技术，依赖于高效率的离子光学系统和优异的离子聚焦能力，离子被高效地导入TOF单元。TOF部分采用了岛津独立研发的最新技术，包括UFaccumulation, UFgrating, iRefTOF, 高精度温度控制系统和漏斗型MCP检测器，以实现极为出色的质量准确度、高灵敏度和高分辨率。其中， UFgrating (专利), iRefTOF （专利), 高精度温度控制系统 (专利) 是岛津的专利技术。 Ufaccumulation离子累积技术通过在碰撞池中累积离子，并且使碰撞室的离子释放与正交加速器的离子发射同步来提高离子利用效率。即便在正交加速器的高提取场下，UFgrating技术保证了电极不会变形的同时获得高灵敏度和高质量准确度。

2．    真空系统是质谱最重要的部分，直接影响灵敏度指标和仪器的可靠性，岛津公司采用大抽率旋转泵，配合双涡轮分子泵系统，真空效率高、抽速快，提高灵敏度，提高了定性定量分析的可靠性。

3．    对应快速分析的全新设计：LCMS-9030具有快速切换正负极性技术，在不损失灵敏度的情况下， 1 s即可完成正负离子极性切换；最大采样速度100Hz，一秒钟即可完成100张谱图采集，可以得到更为丰富的离子碎片信息。

4．    维护方便：作为高端分析仪器，其维护的简便与否是必须考虑的重要因素。LCMS-9030无需工具即可更换 ESI、APCI或DUIS离子源，无需工具即可更换ESI离子源毛细管，硬件维护非常容易。更重要的是无需卸除真空即可更换 DL管路（除溶剂管）。

5．    质量分析器是质谱仪的心脏。TOF部分采用了iRefTOF技术，由于其专有的电极形状，它提供了一个理想的电位分布，其能量收敛程度高于以往的TOF反射器，同时最大限度地减少离子飞行过程中的扩散和离子反射过程中的轨迹散射。高精度温度控制系统通过在TOF单元内置加热器，可以抑制由于外部因素（如实验室温度变化）而导致的质量变化。另外，温度传感器的位置经过优化，并且执行高度可靠的温度控制，以保证长期稳定的质量准确性。

6．    在软件设计方面，采用LabSolutions LCMS质谱工作站软件，是目前市场上唯一的全中文高分辨质谱软件，极大的方便了仪器操作和数据后处理。实现了流畅的高分辨质谱数据的采集和解析，追求操作性，配备可最大限度地发挥装置性能的方法最优化等功能。与其他公司的质谱软件相比，可以更加灵活地定制报告格式。各种典型的报告格式已存为模板，也可以根据自己的需求编辑这些模板，并可以直接输出PDF 格式的报告。数据管理更加简便。

7．    技术服务：岛津公司十分重视药检、医药研究、高校、研究院所以及其它应用领域等的应用，并在这些领域得到了广大用户的好评。设在北京、上海、广州、成都、沈阳和西安的分析中心不但可以承担培训用户的任务，同时也对用户作大量的应用支持的工作，并和许多学术机构联合进行新分析方法和技术的开发研究。 拥有近百名资深质谱工程师的维修站和保税库为岛津用户提供强有力的技术保障，且维修费用和零部件的费用，各公司相比，也最为合理。

综合仪器性能、价格、技术先进性和售后服务保障体系等诸多因素，岛津公司的四极杆-飞行时间质谱联用仪LCMS-9030在目前的市场上主流Q-TOF质谱仪中，各方面均较为突出，是性价比最优的一款仪器。
