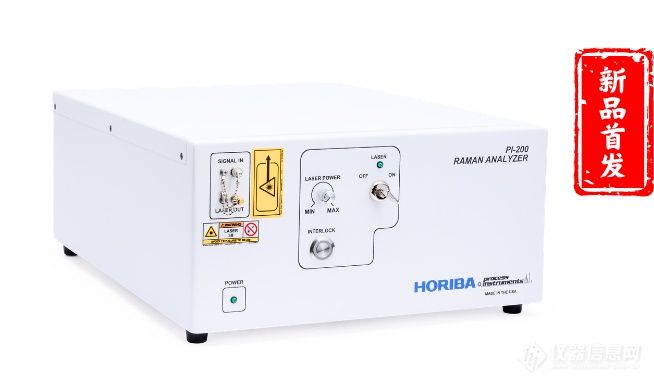

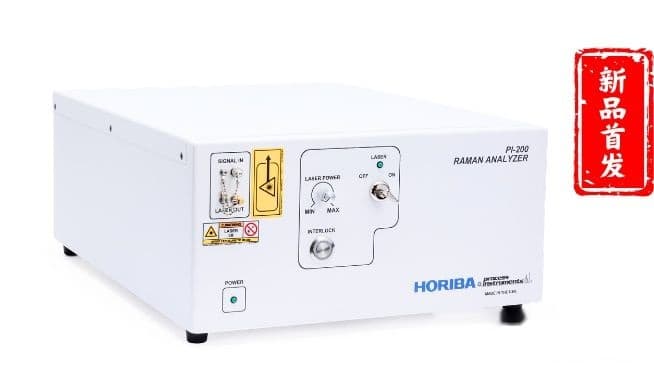

PI-200-L 在线拉曼分析仪（实验室型）

PI-200-L 在线拉曼分析仪（实验室型）无需取样和前处理，数秒内即可得出结果，彻底告别色谱法动辄数十分钟的等待。它能够实时、原位监测反应过程，精准追踪中间体与产物的变化，帮助您准确判断反应终点、投料与分离时机。

PI-200-L 可与 42 位液体自动进样器或 6 位钢瓶式液化石油气（LPG）自动进样器无缝集成，实现样品处理自动化，大幅提升分析通量。此外，PI-200-L 在实验室阶段建立的模型可无缝转移至放大生产，大幅缩短工艺放大周期，让复杂的工艺开发变得简单、可控。

在线监测化学反应

 PI-200-L 可在非接触、免前处理的前提下，快速在线追踪中间体与产物含量变化，精准判断反应终点、投料与分离时机。

一套模型，从实验室用到生产线

小试阶段建立的模型，可直接转移至工业级在线拉曼设备（ PI-200-I ）。一次建模，全程复用，放大周期大幅缩短，研发成果更快落地。

一机多能，化学+物理同步分析

PI-200-L 既可实现 ppm 级高灵敏化合物定量分析，又能清晰区分同分异构体等复杂组分；同时，通过谱峰与数学模型关联，预测粘度、密度、应力、酸度等关键物理参数。

不止盯一个反应，更能批量分析

配备自动进样器可实现批量样品的无人值守测量，最多可连续分析多达42个样品，适用于催化剂筛选、条件优化、来料质检等场景。

针对液化石油气等易挥发、带压样品，还可选配专用自动进样器，使分析更安全、更稳定。

光谱仪

- 孔径 f/2.0

- 焦距 135mm

- 分辨率 ~4cm ^-¹@785nm 波长

- CCD 探测器：Andor 相机，1024 × 127 像素，像素尺寸 26 μm

- 探测器冷却：四级制冷＜-82℃。

- 背照射式 CCD 探测器以提高近红外量子效率

- 光栅刻线密度：1200gr/mm

- 光谱覆盖范围(可调) ~250 ~ 2650 cm ^-¹ (785 nm波长)

- 高性能、抗反射、光学修正器

- 光谱仪，温控在（~33℃）以提高稳定性

- 出射面像场弯曲＜0.5 像素（CCD 阵列全高范围内）

光源

- 功率＞450mW

- 标准配置 785 nm；可根据客户需求提供其他波长

- 预期光源寿命：＞4年

- 波长精度：+/-0.1 nm

- 波长稳定性：-＜0.011cm ^-¹ 漂移/月

校准

- X 轴、Y 轴全自动校准

- 用于光源和光谱仪的温度控制

拉曼探头

- 包含10 -⁸ 级瑞利散射滤波技术
- 光纤耦合狭缝阵列：100 μm ×3.3 mm 高
- 探头长度：5m
- 200μm直径激发光纤，400μm信号收集光纤
- 焦距：5mm

电源：4 A

输出信号：TPC-IP, 串行 Modbus, 和 4-20mA

认证：光源 CE、CDRH 认证

电脑：windows 系统台式电脑或笔记本电脑

• 天然气监测

• 原油装置监测

• 液化石油气监测

• 常压装置监测

• 轻石脑油异构化

• 重石脑油辛烷值检测

• 重整油监测

• 苯还原

• 芳香烃监测

• 对二甲苯监测

• FCC监测

• 烷基化过程

• 反应监测

• 轻气体分馏

• 汽油混合监测

• 中重馏分监测

• 喷气燃料监测

• 柴油混合监测

• 加氢裂化监测

• 硫酸盐检测（采油）
