VS7000+
VS7000+是一款专为光谱分析仪器制造商设计的OEM光谱仪产品，具有高性能、小型化及定制化的特点。它采用HORIBA Jobin Yvon的4型消像差平像场光栅和高量子效率背照射CCD，覆盖紫外至近红外光谱范围，适用于各种高端光学光谱仪器的需求。该产品具备高光通量、超低杂散光、高灵敏度等特性，并提供多种定制化方案以满足不同应用场景。
← 返回产品列表
产品简介：
VS7000+是一款集定制化、高性能、小型化于一身，面向光谱分析仪器制造商的OEM光谱仪产品。搭配不同的光栅、滤光片和探测器，可以满足不同应用的性能需求，实现仪器产品性能的优化和差异化。
VS7000+标配HORIBA Jobin Yvon的4型消像差平像场光栅、高量子效率背照射CCD。峰值量子效率高于75%、动态范围高达7000：1、光谱范围覆盖紫外、可见、近红外，能满足大多数高端光学光谱仪器的使用要求，特别适合用低感光下的精密光谱分析应用。另有多种定制化方案可满足更多应用需求。
HORIBA Jobin Yvon 真正OEM定制化解决方案，兼顾性能优化和差异化，适合仪器开发和量产。
应用领域
• 生化医疗
• 荧光光谱
• 液相色谱
• 透射反射光谱
• LED光源检测
• 水质气体分析
• 便携式拉曼开发
• 食品近红外光谱分析
技术特点
• 高光通量（f/2.8）
• 超低杂散光
• 主流光谱范围：紫外-可见（200nm~860nm）、可见（380nm~750nm）、紫外-可见（200nm~1050nm）
• 高灵敏度，适合荧光、发射、吸收和反射等光谱应用
• 采用高性能背照射CCD探测器，优于市场上正照射和低成本背照射CCD
| 特征 | 描述 |
| 覆盖常用的紫外-可见光谱范围 | 拥有完美对称峰型的小型光栅光谱仪 |
| 读出速度快 | 快达4.5ms |
| 先进的电路技术 | 低噪音、高线性度（原始数据）和线性校正（板载） |
| 背照射线性CCD | QE=63%（250nm处）；70%（650nm处）；55%（850nm处） |
| 高性噪比 | 在非制冷CCD光谱仪中拥有高的性噪比 |
| USB2.0接口 | 与电脑连接的标准USB接口，保证了100%数据完整性 |
| 高阶滤光片 | 消除二级衍射 |
| 数据采集软件/LabViewTMCVls/DLLs可 用 | 可方便地将VS-7000+集成到您的系统中 |
| 单片光栅光路设计 | 采用单片消像差4型凹面平像场光栅，拥有完美的分光纯度 |
| 无运动部件或快门 | 使OEM集成具备了佳的可靠性 |

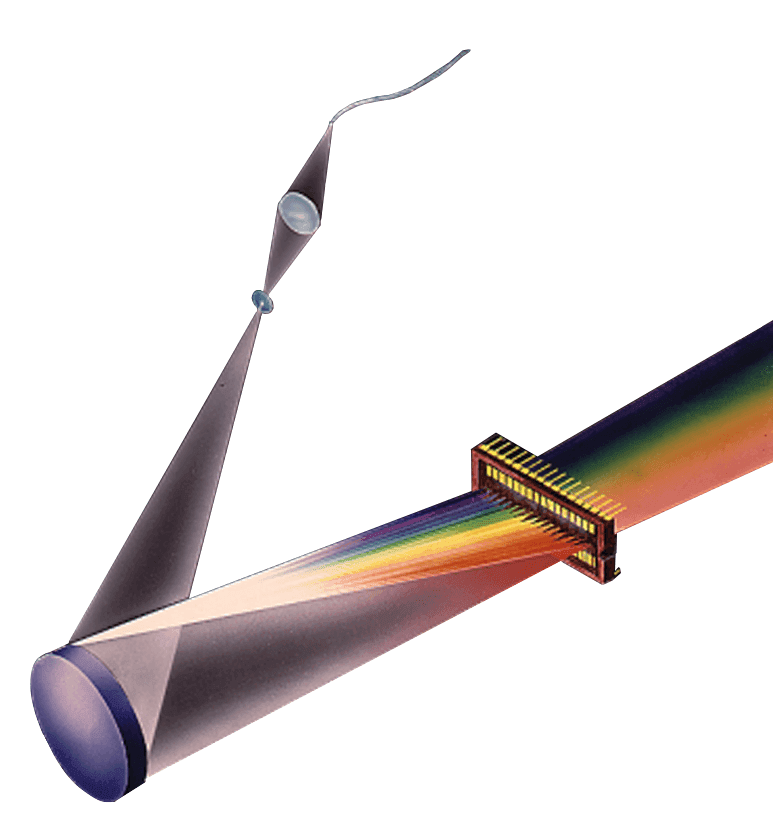

HORIBA Jobin Yvon4型消像差平像场光栅，完美匹配阵列探测器。

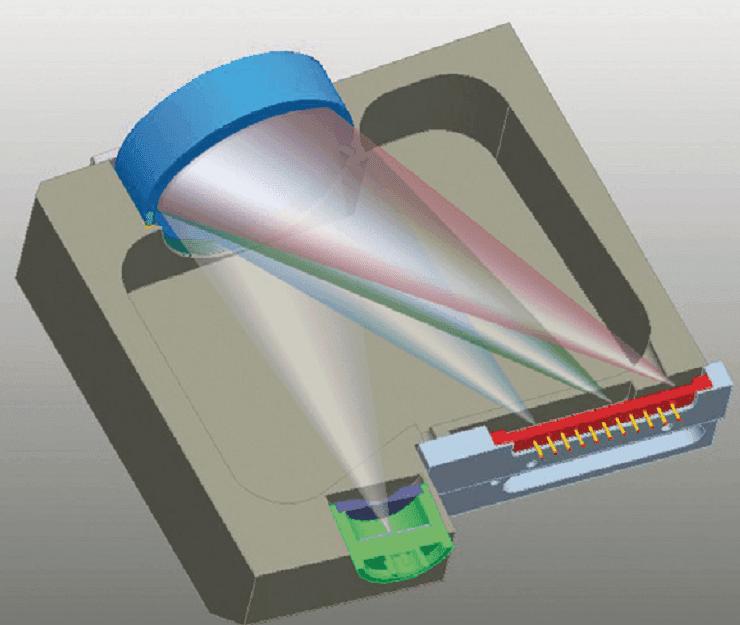

单片光栅光路设计，实现高光通量、低杂散光、高稳定性。
采用高性能背照射CCD或CMOS探测器，高量子效率、高采集速率。

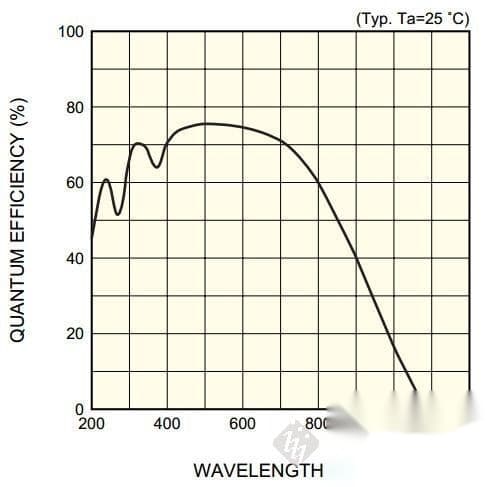

S10420理论量子效率曲线
参数规格
对光谱分析应用，VS-7000+采用改进型的VS70光学设计对UV-VIS进行优化
| 光谱范围 |
紫外-可见（200nm~860nm）：采用250nm处优化的光栅，内置高阶滤光片 可见（380nm~750nm）：采用可见光谱闪耀的光栅，内置长通滤光片 紫外-可见-近红外（200nm~1050nm）：采用紫外可见双闪耀光栅，内置高阶滤光片 |
| 数值孔径 | f/2.8 |
|
杂散光抑制 典型（大） |
0.04%（0.08%），配置300μm高紫外-可见型CCD （采用510nm宽带滤光片，75μm宽狭缝进行测量） ＞2.4 AU线性范围（5%误差），采用氘灯和10mm比色皿，测量咖啡因在273nm处的吸收 |
| CCD探测器典型量子效率 | 高性能背照射CCD，紫外波段的量子效率高达65%，近红外消etaloning效应 |
| 探测器高度和光纤参数 |
CCD感光面高300μm（另有1mm可选） 适配600μm芯径，1.5m长的光纤（对1mm高CCD推荐800μm~1000μm芯径光纤） |
| 热电稳定性 |
暗电流和CCD模式噪声需扣除，操作者需关闭光源或在光路上安装快门 探测器量子效率会随温度变化有微小变化 |
|
光谱分辨率 像素分辨率 狭缝（出厂配置） |
紫外-可见：在75μm狭缝、2048像元下，分辨率为2.7nm； 0.33nm/像元（配置300μm高CCD） 可选狭缝宽度：12、25、37、50、62、75、100、125、150、200μm（如需其他狭缝规格，请与我们联系） |
|
改进的CCD满阱容量 原始非线性度 工厂校正的非线性度 |
＞250ke-（灵敏模式） ＞450ke-（高满阱模式） ＜1%（灵敏模式） ＜3%（高满阱模式） ＜0.4%（灵敏模式） ＜0.8%（高满阱模式） |
| 读出速度 |
8.6ms（500kHz 模式），116spectra/s（多道采集模式，零曝光时间） 快：4.5ms（超快模式），223spectra/s（多道采集模式，零曝光时间） |
| 典型暗电流 | 2.8counts/ms （20℃），典型偏移 = 1000 counts |
| 典型读出噪声 | 在灵敏模式下35e-（大45e-） 在高满阱模式下75e-（大90e-） |
| A/D转换 | 16bit，500kHz |
| 典型动态范围 | 7000:1（灵敏模式），6000:1（高满阱模式） |
| 典型信噪比 | 500:1（灵敏模式）至700:1（高满阱模式），在散粒噪声受限的条件下 |
| 增益选择 | 4e-/count 和8e-/count |
注：参数，外形和光谱范围如有更改，恕不另行通知。

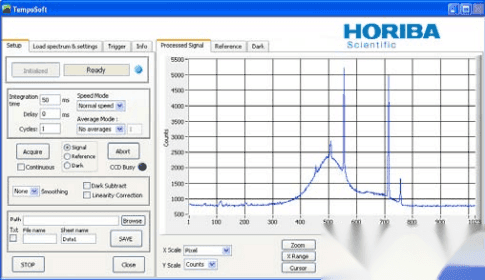

采集软件
包括（LabVIEWTM 2011版）
• 为用户编程提供VIs和上层代码
• 可访问CCD原始线性数据和校正线性数据，出厂前对每个CCD芯片做校正
• CCD设置和暗噪声扣除
• 板载（on-board）或者软件平均
• 吸收和透射计算
• 像素、波长和波数三种标度选择
• 板载（on-board）光谱校准
• 线性校正开关
• Boxcar平均
• 数据保存支持Excel或Txt格式
注：运行自带软件无需LabView许可证，编辑代码需要2011版LabView许可证，HORIBA Jobin Yvon不提供代码编写的技术支持。
