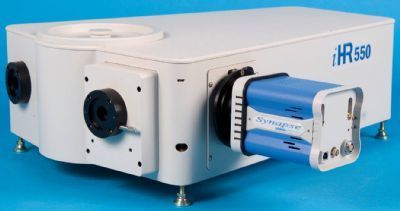

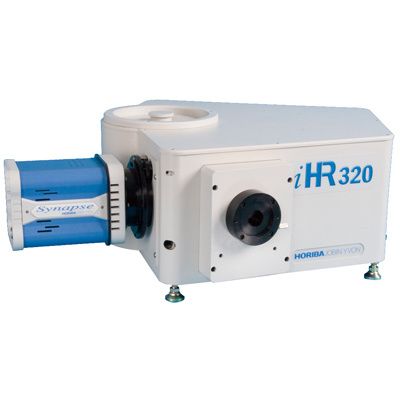

HORIBA iHR320/550成像光谱仪

仪器介绍

    iHR的精巧设计和独特构造为成像光谱仪提供了好的解决方案：优异的成像质量、大化光通量、消除二次衍射光、光栅的在轴扫描技术、灵活&易于使用、卓越的稳定性。

主要特点

1、 优异的成像性能：采用超环面反射镜纠正散光；通过非对称式光路设计和的光栅在轴扫描设计减少慧差和其他相差；聚焦镜比准直镜更大，使得整个平场范围无暗角（在焦平面边缘无光通量损失）。

2、 消除二次衍射光：经计算机模拟优化的非对称式光路设计，能精确优化定位光学元器件的位置，从而达到消除二次衍射光的目的。

3、光栅的在轴扫描技术：能够使信号光一直保持在光栅正中心的表面，大提高光栅的分光效率与准确性，保证高光通量与光谱稳定性。

4、 灵活 & 易于使用：光谱仪出入口的可选择性，各种类型的光栅，全系列的附件及相关软件，使得客户能够定制化iHR光谱仪去实现任何一个实验需求。

5、 卓越的稳定性：为光谱测量提供了一个长期稳定的平台。采用高质量的材料和一体化铸造的结构。驱动部分经过检测和复检以确保该系统符合我们的重复性和精度要求。

6、 与CCD探测器完美结合：凭借光谱仪的卓越品质，结合CCD探测器的制造技术，优化了CCD和光谱仪的设计。拥有全系列的大型小型CCD芯片可以与光谱仪匹配。探测器拥有开放电、背照射、深耗尽及正入射等探测器，均带有TE制冷或液氮制冷功能。

技术参数

1、 iHR320光谱仪
    1） 焦长：320mm
    2） F数：f/4.1
    3） 分辨率：0.06nm
    4） 光谱色散：2.31nm/mm
    5） 光栅尺寸：68 mm*68 mm
    6） 杂散光：1.5*10^-4
2、 iHR550光谱仪
    1） 焦长：550mm
    2） F数：f/6.4
    3） 分辨率：0.025nm
    4） 光谱色散：1.34nm/mm
    5） 光栅尺寸：76 mm*76 mm
    6） 杂散光：1*10^-5
